gnuplotで特殊記号を表示

グラフ中にギリシャ文字などの特殊記号を表示させたい場合、インストールしたgnuplotのフォルダ中の<a href="http://wwwhep.s.kanazawa-u.ac.jp/kogi/gnuplot/ps_guide.pdf" target="_blank">ps_guide.ps</a>というファイルを参考にすればOK。
要は文字コードを指定しているようですね。

というわけでスクリプトファイルの例
###==========
unset key
set xrange [-6:8]
set yrange [-200:200]
set label 1 at graph 0.17, 0.72 "init" font "Arial, 32"

### 矢印、丸数字を表示、大きさ角度を指定
set label 2 at graph 0.24, 0.58 "{/Symbol \254}" font "Arial, 32" rotate by 130
set label 3 at graph 0.25, 0.55 "{/ZapfDingbats \300}" font "Arial, 32"
set label 4 at graph 0.55, 0.55 "{/Symbol \254}" font "Arial, 32" rotate by 200
set label 5 at graph 0.56, 0.56 "{/ZapfDingbats \301}" font "Arial, 32"
set label 6 at graph 0.88, 0.4 "{/Symbol \254}" font "Arial, 32" rotate by 124
set label 7 at graph 0.88, 0.37 "{/ZapfDingbats \302}" font "Arial, 32"
plot -x**3 + 4*x**2 + 7*x - 10, 'init.dat' pt 7 ps 2
###==========

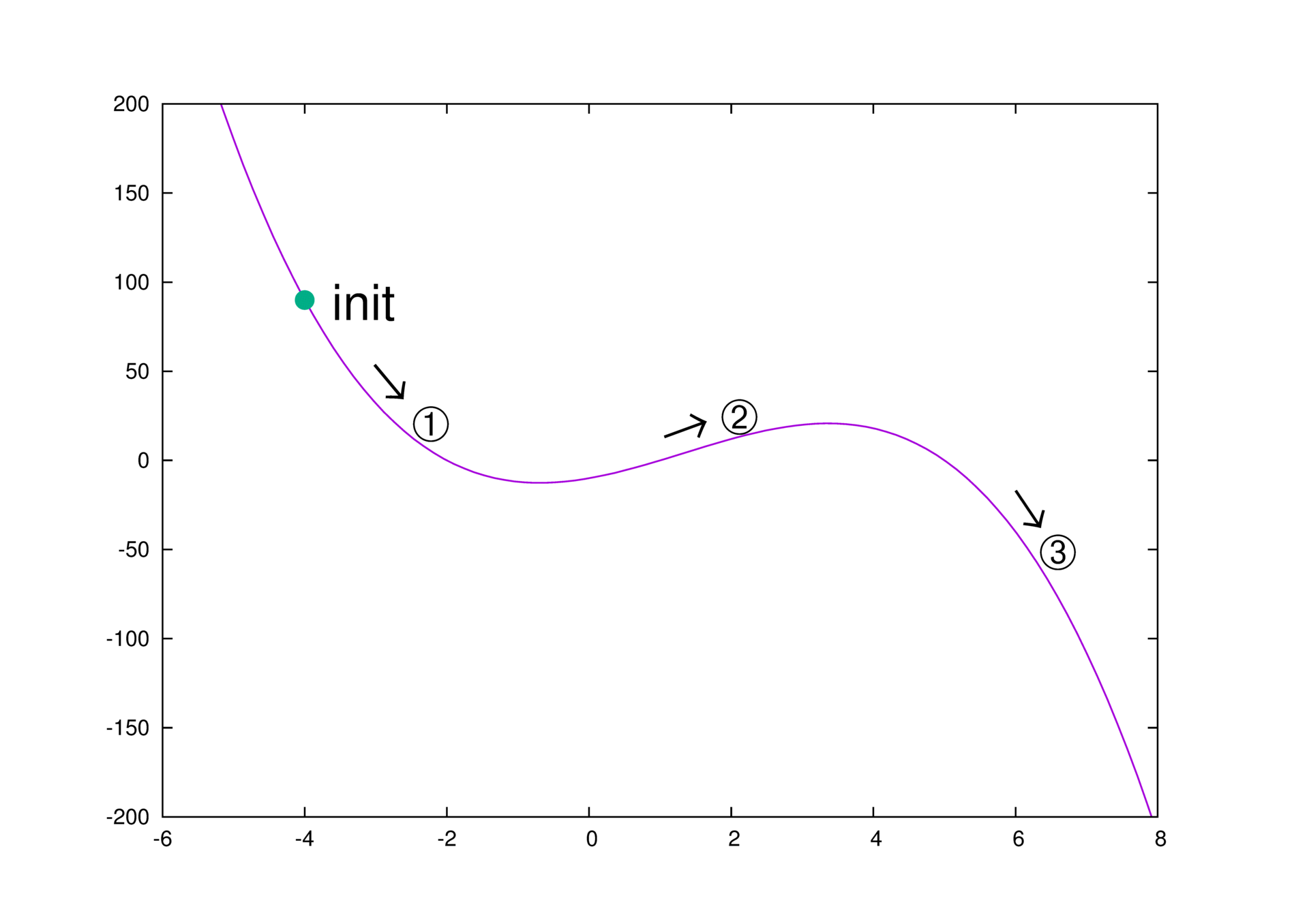

これを実行すると図のような丸数字や矢印、ギリシャ文字やら何やらが表示できたりします。
グラフの内容は特に意味はありません。
